１日目

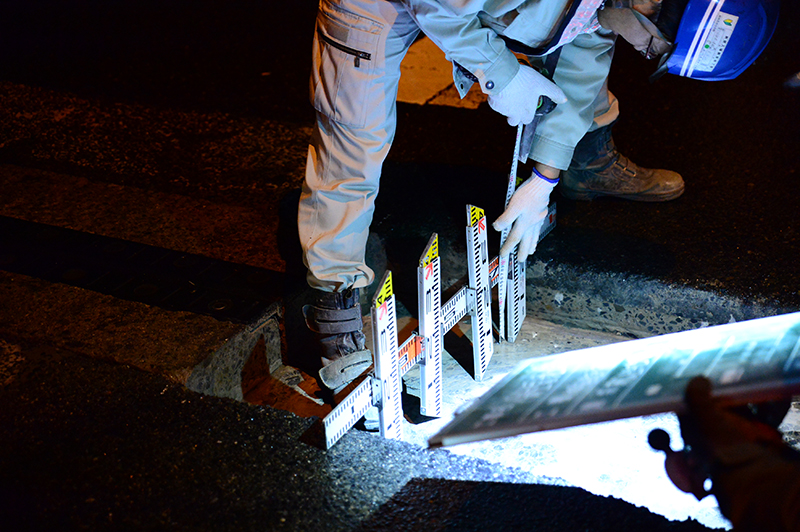

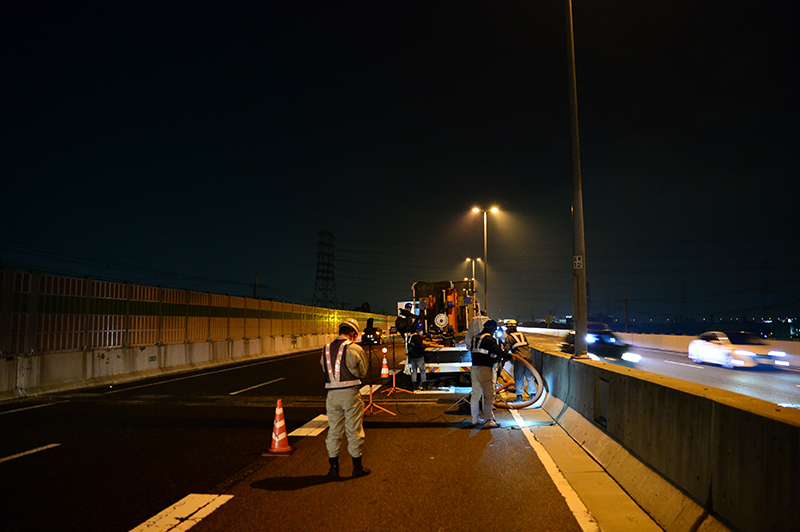

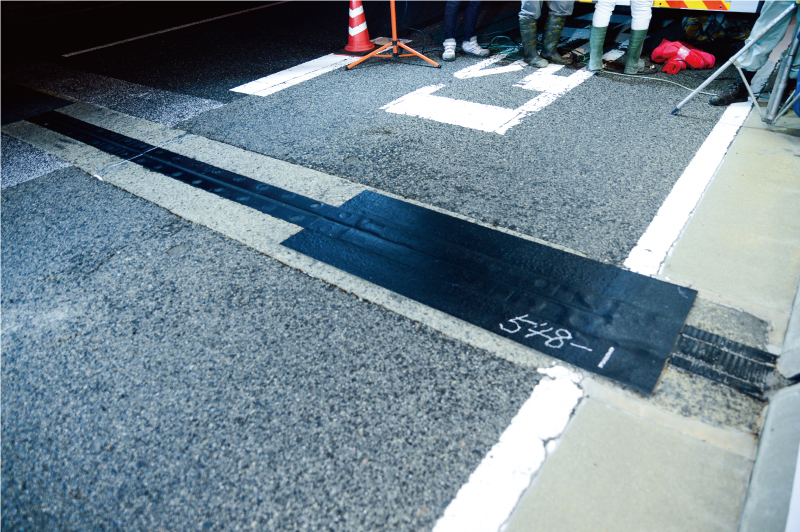

001準備工

施工前

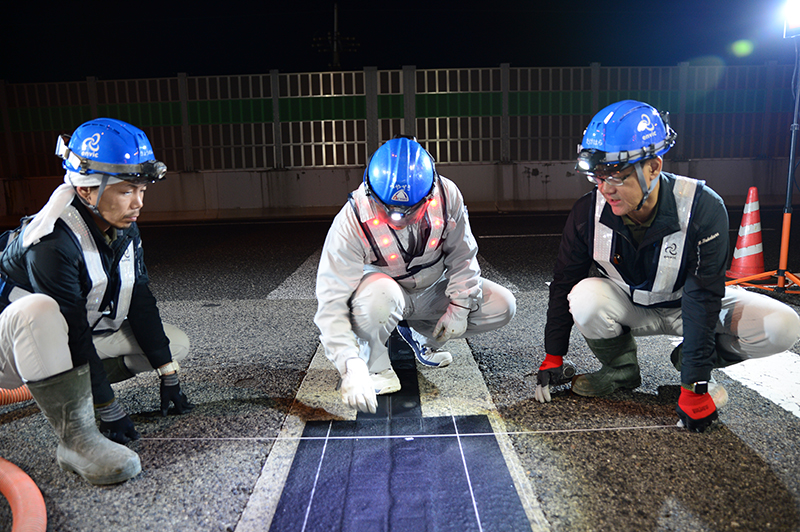

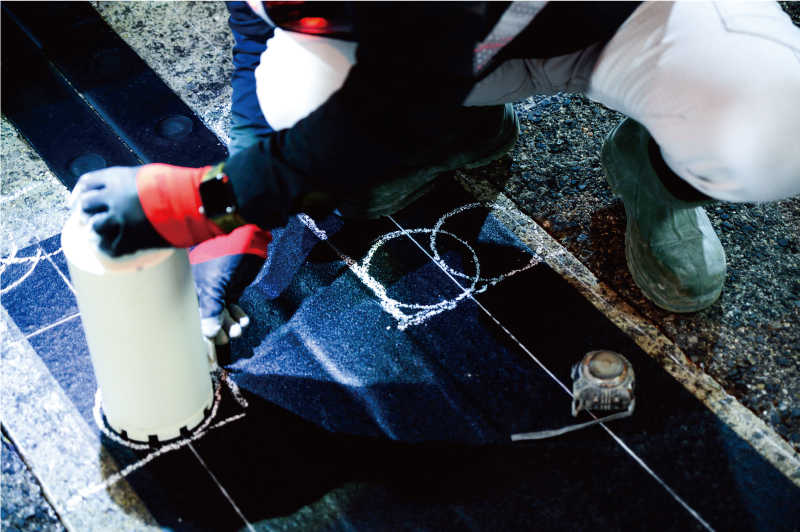

002罫書き工

養生・墨出し

• ・壁高欄面が汚れないようにシート養生。
• ・カッター切断とコア削孔の位置出し

罫書き完了

003カッター工（橋軸直角）

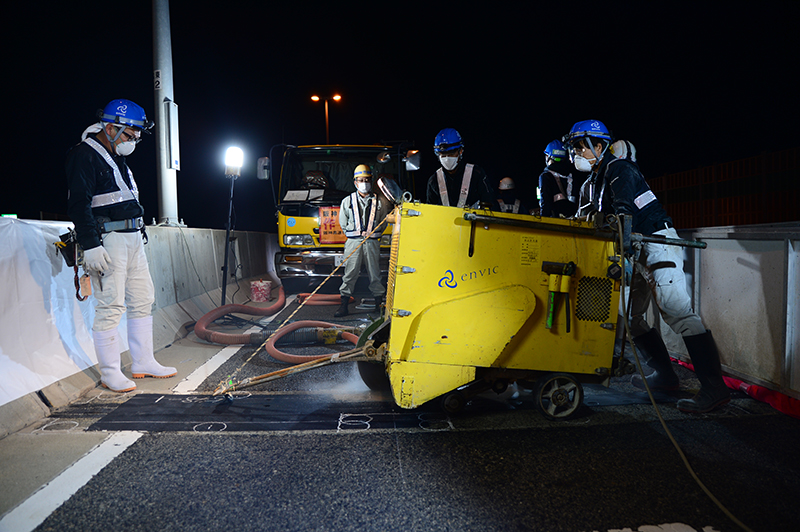

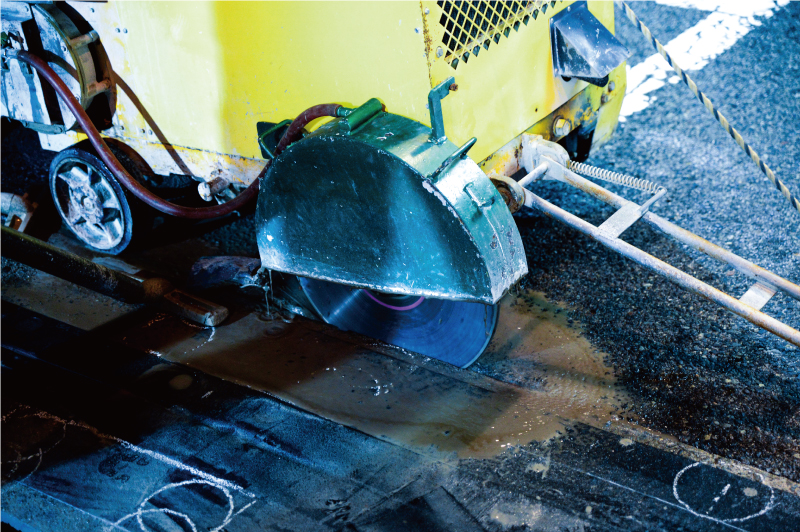

カッター切断

１．普通刃による切断。

• ・図－１の箇所を普通刃で切断。（刃の厚さ t=3.5mm）
• ・使用する刃の大きさは、撤去深さに合わせて選定。（表－１）

図－１　普通刃の施工箇所

表－１　普通刃のサイズ

	切断ステップ
撤去深さ	1回目	2回目
50mm	12インチ	-
100mm	14インチ	-
150mm	18インチ	-
200mm	14インチ	22インチ
250mm	18インチ	26インチ

2．合せ刃による切断

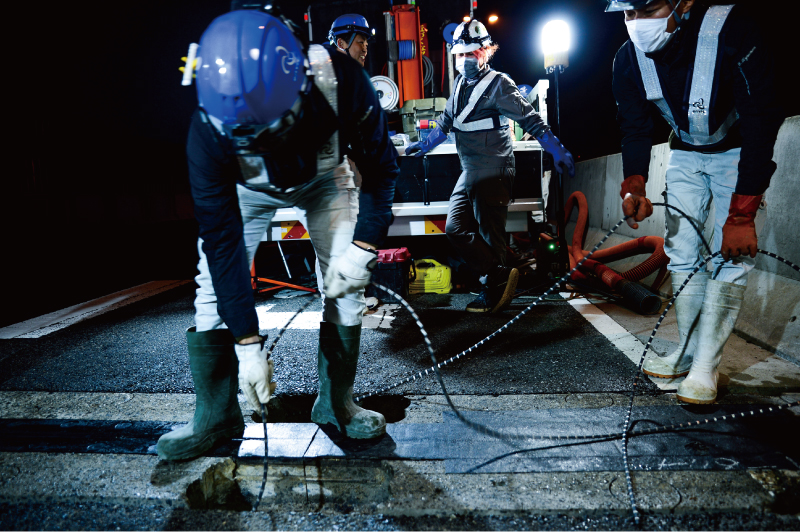

• ・ダイヤモンドワイヤーを設置する溝を合せ刃で作成。
• ・使用する刃の大きさは、普通刃切断と同様に選定。

図－2　合せ刄の施工箇所

カッター切断完了

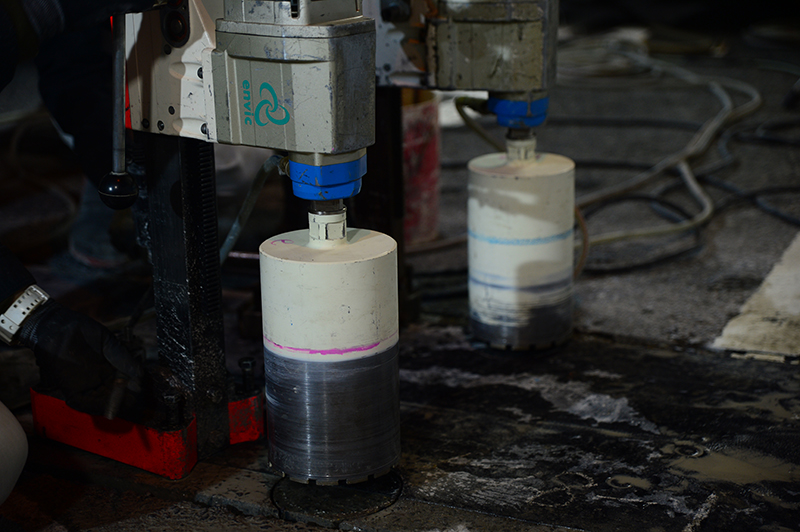

004コア削孔工

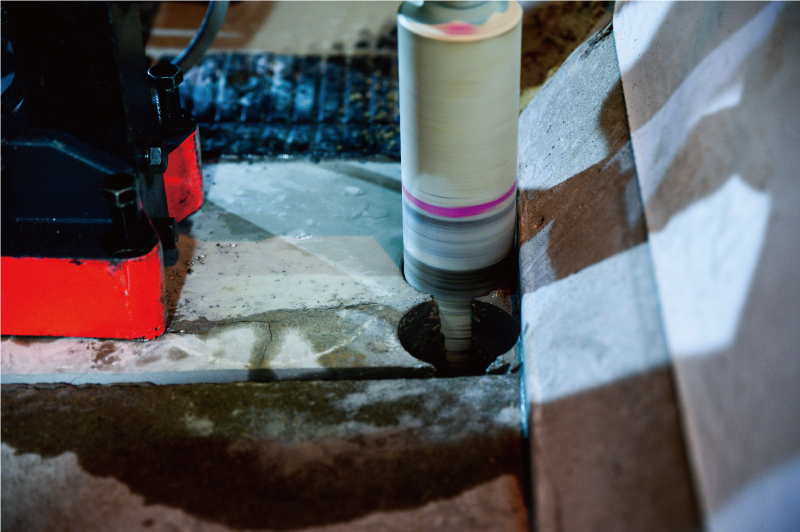

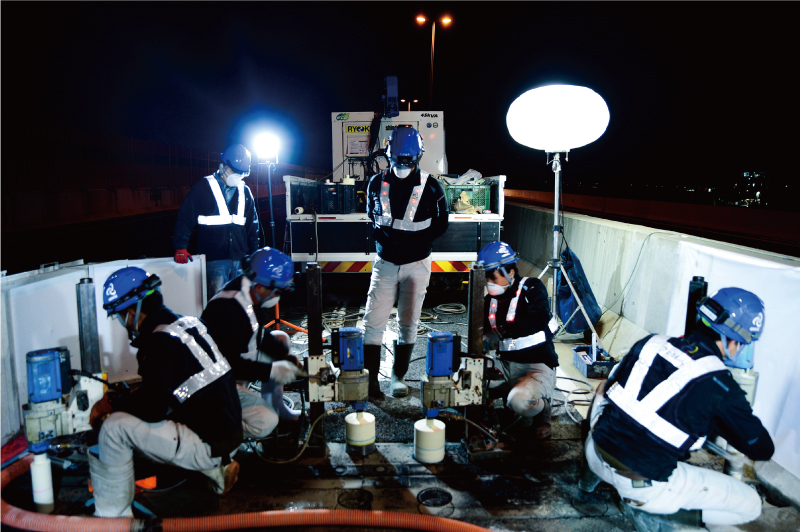

コア削孔

• ・４箇所のコーナー部は切断底面までカッターでは切断できないため、
• 　コア削孔で底面まで切断。（○部、図－３）
• ・ワイヤーソー機を設置するための開口部削孔。（○部）
• ・撤去ブロックを小さくするための補助コア削孔。（○部）

図－3　コア削孔の施工箇所

コア削孔完了

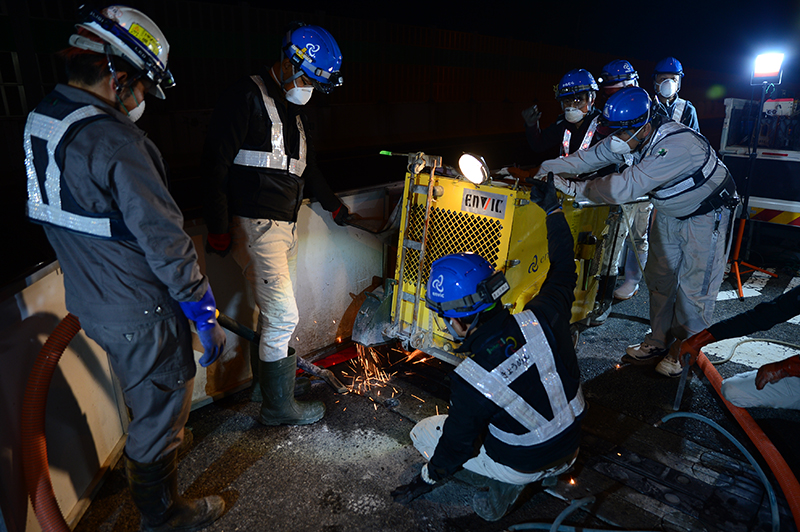

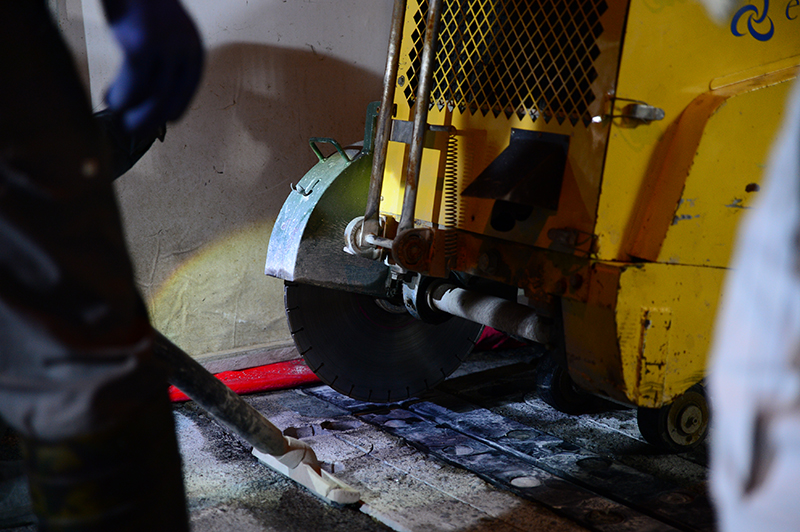

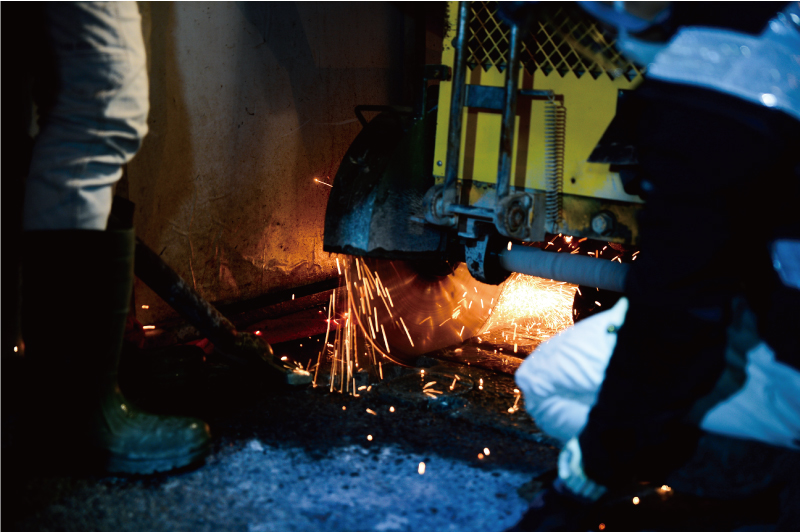

005カッター工（橋軸）

カッター切断状況（橋軸方向）

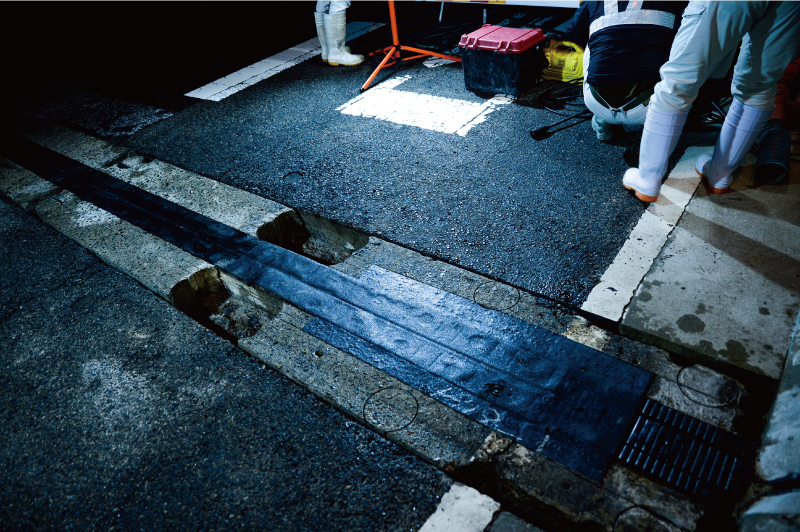

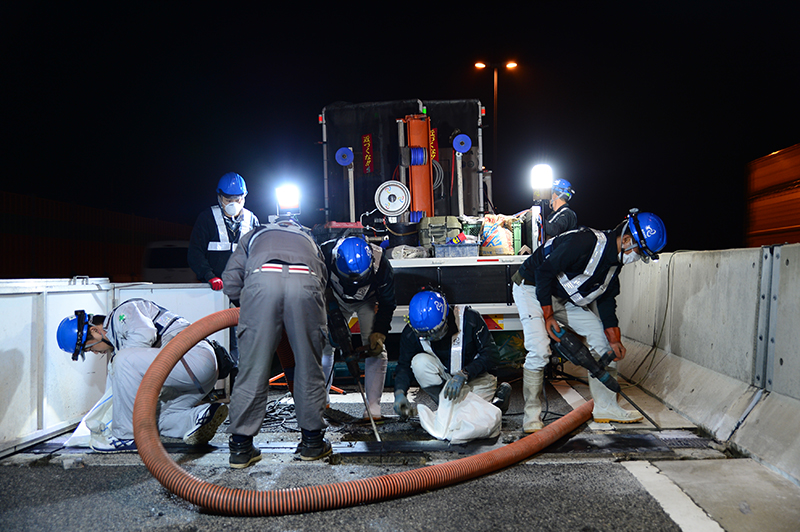

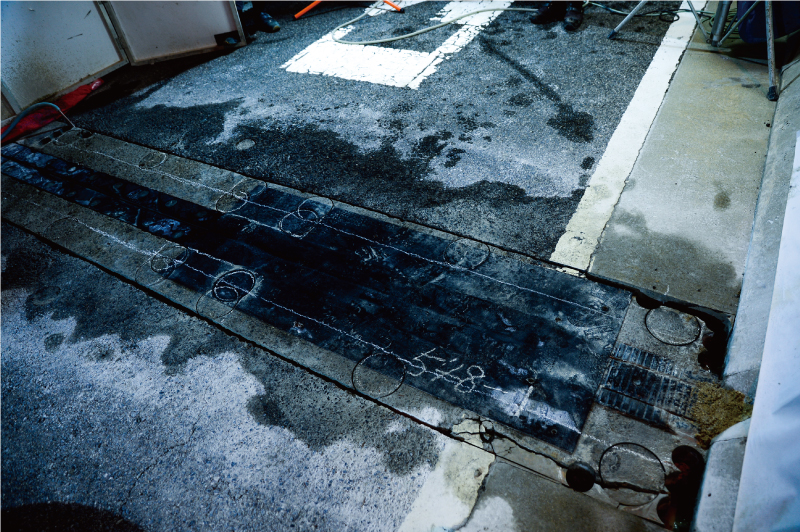

006開口部作成工

開口部作成

• ・開口部用コアを撤去して、開口部を作成。（図－３：○部）

図－3　コア削孔の施工箇所

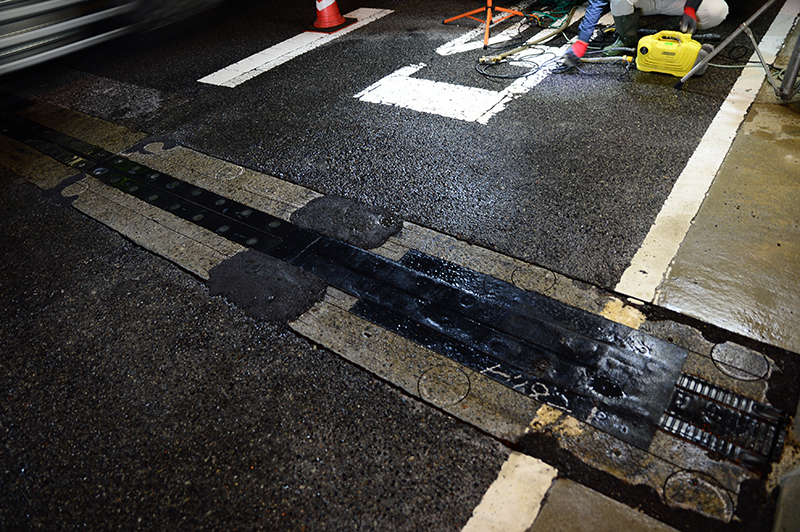

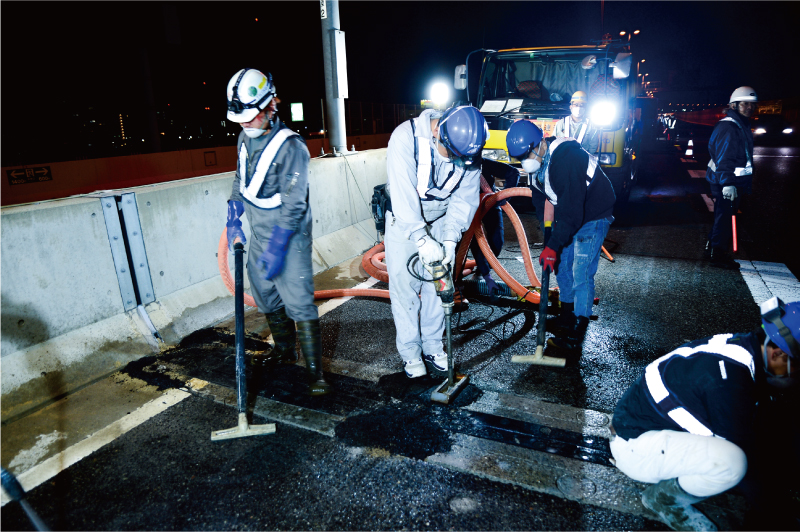

007開口部復旧工

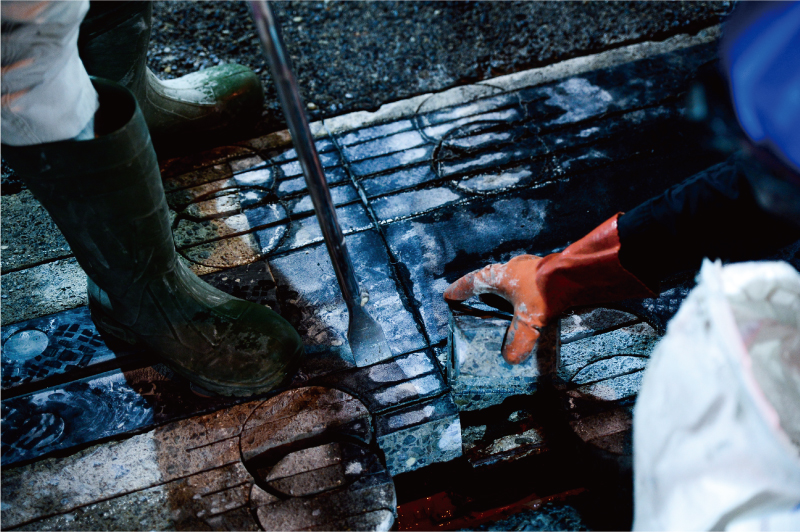

仮復旧

• ・削孔部に常温合材を詰めて仮復旧。（図－４）

図－４　常温合材の施工箇所

開口部復旧状況

開口部復旧完了

008交通解放
